Introdução: O que é o cabeçote do motor
O cabeçote é a “tampa” superior do bloco do motor, responsável por selar os cilindros e suportar as pressões extremas decorrentes da ignição por compressão. Em motores Diesel, onde as taxas de compressão são significativamente mais elevadas do que em motores de ciclo Otto, o cabeçote deve possuir uma rigidez estrutural superior para evitar deformações. Ele não apenas fecha o motor, mas serve como alojamento para os mecanismos de distribuição**, admissão, exaustão** e injeção de combustível.
Funções primordiais do cabeçote
- Vedação da Câmara: Trabalha em conjunto com a junta do cabeçote para conter pressões de combustão que podem superar os 180 bar.
- Fluxo de Gases: Direciona a entrada de ar fresco e a saída de gases residuais através de dutos projetados para maximizar a turbulência (efeitos swirl ou tumble).**
- Troca Térmica: Absorve grande parte do calor gerado na combustão, dissipando-o através das galerias de arrefecimento.
Suporte de Componentes: Aloja as válvulas, bicos injetores, comandos e velas aquecedoras (quando presentes).
Partes fixas (Componentes estruturais)
Estas peças são responsáveis por ditar o tempo mecânico do motor, convertendo o movimento de rotação em controle de fluxo.
- Corpo do Cabeçote (Casting): Geralmente fundido em ferro cinzento, ligas de ferro-grafite compactado (CGI) ou ligas de alumínio (em motores de menor porte). Possui canais internos para óleo e líquido de arrefecimento.
- Sedes de Válvula: Anéis de liga de aço de alta dureza (como estelite) prensados no cabeçote. É onde o “prato” da válvula se apoia para garantir a vedação pneumática.
- Guias de Válvula: Tubos cilíndricos inseridos no corpo do cabeçote que garantem o alinhamento axial perfeito da válvula durante o seu movimento de abertura e fechamento.
- Dutos de Admissão e Escape: Galerias internas usinadas para otimizar a velocidade e a dinâmica do fluxo de ar.
- Selos (Tampões): Discos metálicos que vedam os furos resultantes do processo de fundição e protegem contra rachaduras em caso de congelamento do líquido de arrefecimento.
Prisioneiros e Parafusos de Fixação: Elementos de alta resistência que prendem o cabeçote ao bloco, aplicando a carga de esmagamento necessária sobre a junta.

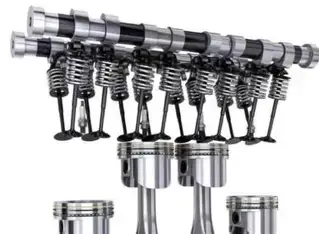

Partes móveis (Trem de válvulas)
As partes móveis são responsáveis por capturar a força da expansão dos gases e transmiti-la para a saída de força do motor.
(Imagem: Gossip Vehiculos)
- Válvulas (Admissão e Escape):
Admissão: Geralmente maiores em diâmetro para facilitar a entrada de ar.
Escape: Feitas de materiais resistentes a temperaturas extremas (como o Inconel)**, pois são banhadas pelos gases de exaustão superaquecidos.
- Molas de Válvula: Responsáveis pelo fechamento rápido e preciso das válvulas, garantindo que elas acompanhem o perfil do ressalto do comando sem flutuar.
- Retentores e Chavetas: Pequenas peças que travam as molas e os pratos nas hastes das válvulas.
- Árvore de Comando de Válvulas (Camshaft): Em motores modernos, o comando fica no cabeçote (OHC ** ou DOHC)**. Seus ressaltos (cames) determinam quando e quanto as válvulas abrem.
- Balancins e Tuchos: Componentes que transmitem a força do comando (ou das varetas, no caso de motores OHV) diretamente para a haste da válvula. Podem ser mecânicos ou hidráulicos.
Conclusão de Estrutura
A integridade de um cabeçote Diesel é verificada pela planicidade de sua face inferior e pela ausência de trincas entre as sedes de válvula e o orifício do bico injetor — pontos de maior estresse térmico. Qualquer falha nessas partes fixas ou móveis compromete imediatamente a taxa de compressão e a eficiência do motor.
Veja Também
- Bloco do motor: a estrutura central e sua importância
- Carter do motor detalhado
Definições **
O que é turbulência em motores (Swirl e Tumble)?
Nos motores de combustão interna, turbulência é o movimento desordenado e energético do ar (ou da mistura ar-combustível) dentro do cilindro. Esse movimento é intencionalmente criado para melhorar a mistura e acelerar a combustão, tornando o motor mais eficiente e menos poluente.
O que é o mecanismo de distribuição em motores diesel?
Nos motores de combustão interna, incluindo os motores diesel, o mecanismo de distribuição (também chamado de sistema de válvulas) é o conjunto de peças responsável por controlar a entrada de ar e a saída dos gases queimados da câmara de combustão, no tempo certo e na quantidade adequada.
O que significa exaustão nos motores diesel?
Nos motores de combustão interna, como os motores diesel, a exaustão é a fase do ciclo em que os gases queimados resultantes da combustão são expulsos da câmara de combustão para o sistema de escape.
O que é Inconel?
Inconel é uma família de superligas à base de níquel e cromo, altamente resistentes à corrosão e à oxidação, projetadas para suportar temperaturas e pressões extremas onde materiais comuns como aço ou alumínio falhariam. É amplamente usada em turbinas, motores aeronáuticos, indústrias químicas e petroquímicas.
O que significa “comando no cabeçote” (OHC ou DOHC) nos motores a Diesel
Nos motores de combustão interna, o comando de válvulas é o eixo que controla a abertura e fechamento das válvulas de admissão e escape. Quando se diz que o comando fica no cabeçote, estamos falando da posição desse eixo em relação ao motor.
- OHC (Overhead Camshaft – Comando no cabeçote)
- DOHC (Double Overhead Camshaft – Duplo comando no cabeçote)
