Introdução

Este material técnico detalha a arquitetura fundamental de um motor de combustão interna de ciclo Diesel, focando exclusivamente em sua integridade estrutural e nos componentes responsáveis pela transformação de energia. Diferente dos motores de ciclo Otto**, o motor Diesel exige componentes de maior robustez devido às altas taxas de compressão e pressões de combustão elevadas.

O motor Diesel é uma máquina térmica de ignição por compressão, projetada para converter a energia química do combustível em trabalho mecânico com alta eficiência térmica. Sua longevidade e desempenho dependem estritamente da integridade de suas partes fixas — que formam a estrutura e o suporte — e de suas partes móveis — que constituem o conjunto cinemático responsável pela conversão do movimento linear em rotativo. Abaixo, detalhamos cada um desses componentes fundamentais.

Partes fixas do motor Diesel

As partes fixas são o “esqueleto” do motor. Elas devem suportar cargas mecânicas intensas e variações térmicas constantes, mantendo o alinhamento preciso das partes móveis.

  • Bloco do Motor (Cylinder Block): É a peça central, geralmente fundida em ferro cinzento ou ligas de ferro-grafite compactado para suportar altas pressões. Contém os cilindros (ou alojamentos para as camisas) e os mancais principais que suportam o virabrequim.
  • Cabeçote (Cylinder Head): Fixado no topo do bloco, veda a câmara de combustão. Aloja as válvulas, as passagens de admissão e escape e, nos motores Diesel, os bicos injetores. É uma das peças de maior complexidade geométrica e térmica.
  • Cárter (Oil Pan): Localizado na base do motor, serve como reservatório de lubrificante e proteção inferior para o virabrequim e bielas.

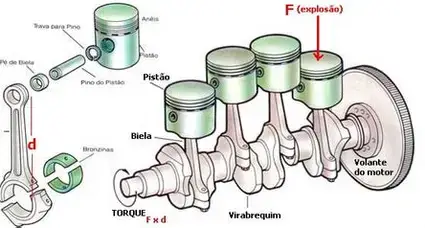

Partes móveis do motor Diesel

As partes móveis são responsáveis por capturar a força da expansão dos gases e transmiti-la para a saída de força do motor.

  • Pistão (Piston): Componente que recebe o impacto direto da combustão. Em motores Diesel, costuma possuir uma “câmara de combustão” usinada em sua cabeça (bowl) para otimizar a mistura ar-combustível.
  • Anéis de Segmento: Dividem-se em anéis de compressão, raspadores e de óleo. Garantem a vedação da câmara e o controle da lubrificação nas paredes do cilindro.
  • Pino do Pistão: Eixo de aço que une o pistão à biela.
  •
  • Biela (Connecting Rod): Transmite o movimento linear do pistão para o virabrequim. É composta pelo pé (ligado ao pistão), corpo e cabeça (ligada ao virabrequim).
  • Virabrequim ou Eixo de Manivelas (Crankshaft): Transforma o movimento alternativo (sobe e desce) em movimento rotativo. É uma peça forjada com contrapesos para balanceamento dinâmico.
  • Volante do Motor (Flywheel): Disco pesado acoplado à extremidade do virabrequim. Sua função é armazenar energia cinética para suavizar os ciclos de combustão e vencer os pontos mortos, mantendo a rotação constante.
  • Árvore de Comando de Válvulas (Camshaft): Eixo com ressaltos (cames) que controlam o tempo de abertura e fechamento das válvulas. Pode estar localizado no bloco (OHV) ou no cabeçote (OHC/DOHC).

Mecanismo de distribuição e válvulas

Ainda dentro das partes móveis, o conjunto que permite a “respiração” do motor:

  • Válvulas de Admissão e Escape: Controlam a entrada de ar fresco e a saída dos gases queimados. As de admissão costumam ter diâmetro maior para facilitar o enchimento do cilindro.
  • Molas de Válvula: Garantem que as válvulas retornem à posição fechada rapidamente.
  • Tuchos, Varetas e Balancins: Elementos que transmitem o movimento do comando de válvulas até as hastes das válvulas (a configuração varia conforme o design do motor).
